Для надежной и безопасной работы устройства важно обеспечить передачу сигнала без искажений и потерь:
- Никогда не прокладывайте кабель датчика пламени вместе с другими кабелями
– Линейная емкость уменьшает величину сигнала пламени
– Используйте отдельный кабель
- Соблюдайте максимально допустимую длину кабеля датчика
Рекомендации по запуску в эксплуатацию
Безотказная работа устройства гарантируется только при достаточной интенсивности ультрафиолетового излучения в области датчика пламени. Необходимо проводить проверку интенсивности излучения в месте расположения датчика с помощью измерения уровня сигнала на его входе. Ультрафиолетовое излучение в месте нахождения датчика должно быть достаточным для активации фотоэлемента датчика во время каждой половины периода.
Цепь измерения для QRA5... вплоть до C-серии и QRA5...E- серии:
Устройство измерения тока датчика пламени KF8832 нельзя использовать в непрерывном режиме !
Механическая конструкция
УФ - фотоэлемент датчика пламени расположен за поворотной заслонкой на передней части трубки датчика, который соединяется с корпусом через фланец. Защитное окошко из кварцевого стекла предохраняет трубку и заслонку от загрязнения. Шаговый двигатель и электронная система управления заслонкой размещены в корпусе датчика. С помощью адаптера AGG16.C датчик можно установить непосредственно на горелке, просмотровой трубе или смотровом окне камеры сгорания.

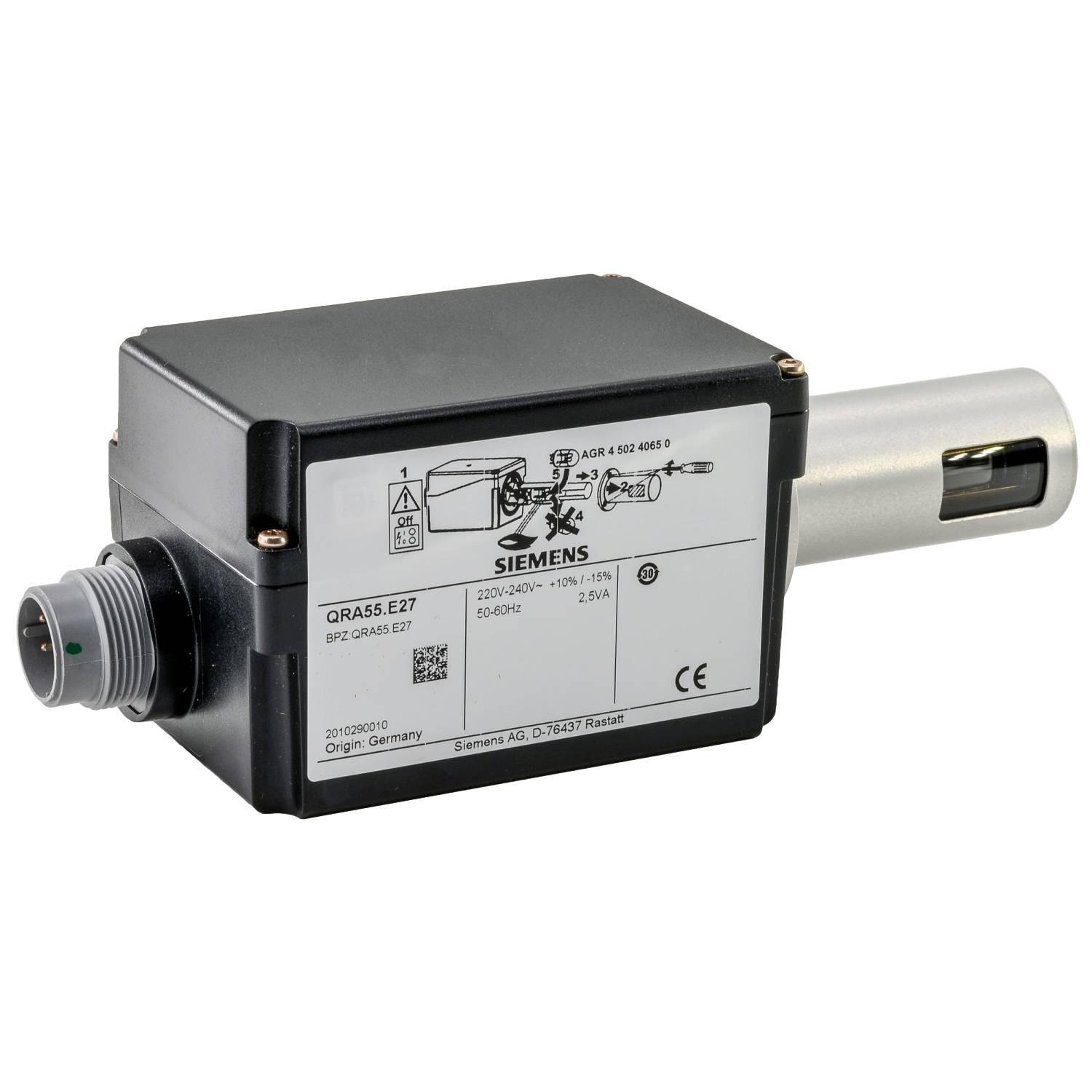

SIEMENS QRA55.E27
- Чувствительность: Нормальная;
- Длина трубки датчика: 69 мм;
- Сетевое напряжение: AC 220...240 V;
- Запасной УФфотоэлемент: AGR4 502 4065 0.
Все QRA5... и QRA7... поставляются в комплекте с зажимом. Для применения датчика потребуется соединительный кабель AGM19 / AGM23 / AGM23U
Принадлежности для QRA55.E27
- Деталь: Зажим для непосредственного монтажа;
- Применение: QRA5... / QRA7…;
- Номер детали: 4 199 1034 0.
Технические данные QRA55.E27
Общая информация о датчике
- Средний срок службы УФ-элемента: Приблизительно 10 000 часов при максимальной температуре 50°C. При более высоких температурах окружающей среды ресурс элемента значительно сокращается;
- Степень защиты: IP65;
- Монтажное положение: Опциональное;
- Вес: приблизительно 700 g.
Работа QRA55.E27
С помощью данного типа контроля пламени устройство реагирует на ультрафиолетовое излучение, исходящее от пламени на газу или жидком топливе. Датчик радиации включает в себя УФ-чувствительный фотоэлемент с двумя электродами, который активируется при попадании на него излучения в диапазоне от 190 до 270 нм. При обнаружении пламени в цепи датчика формируется ток. УФ-ячейка не реагирует на излучение от раскаленного огнеупорного кирпича в камере сгорания, дневной свет или освещение котельной.
Габаритные размеры
