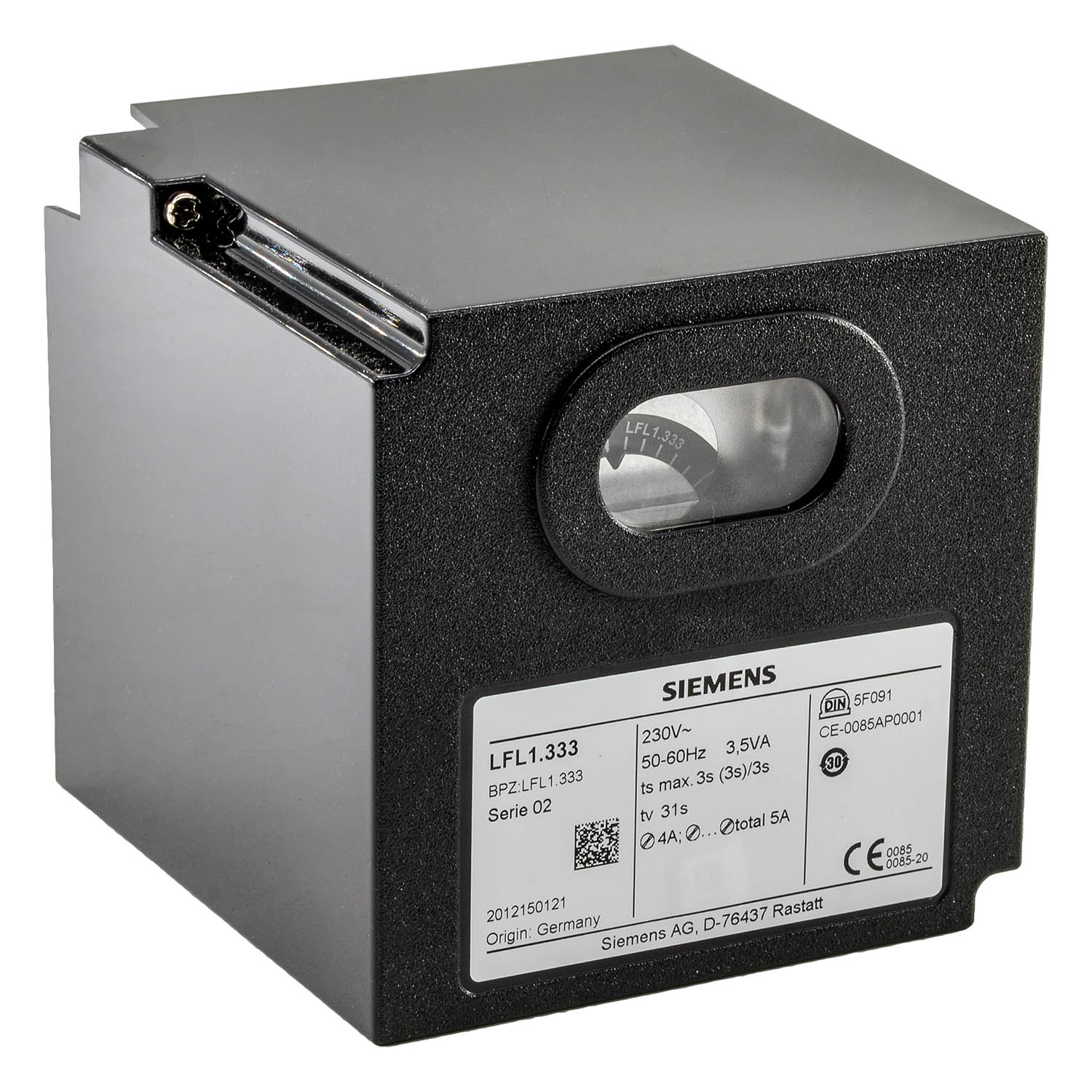

LFL1.333 | BPZ:LFL1.333

Контроль пламени в горелках осуществляется с использованием датчиков пламени серии QRA или ионизационных датчиков. Основное различие между моделями этой серии заключается в длительности безопасного времени для пилотной горелки. Для горелок большой мощности рекомендуется использовать модель LFL1.638.

Механическая конструкция

• Съемная конструкция
• Сменный плавкий предохранитель устройства (включая запасной плавкий предохранитель)
• Корпус изготовлен из ударопрочной, термостойкой пластмассы черного цвета
• Кнопка блокировки сброса со смотровым окошком имеют
  • – сигнальную лампу отказа
  • – индикатор блокировки
    • - соединен с программным шпинделем
    • - можно увидеть через прозрачную кнопку сброса блокировки
    • - с помощью доступных для понимания символов выдает указания о виде неисправности и времени ее возникновения

Технические данные

• Сетевое напряжение: AC 230 В –15 / +10 % / AC 100 В –15 %...AC 110 В +10 %;
• Частота сети: 50...60 Гц ±6 %;
• Плавкий предохранитель (встроенный): T6.3H250В согласно DIN EN 60127;
• Первичный плавкий предохранитель (внешний): Max. 10 A (с задержкой срабатывания);
• Потребляемая мощность: Приблизительно AC 3.5 VA;
• Монтажное положение: Опцион;
• Степень защиты: P40, в случае встраиваемого узла, за исключением зоны подключения (клеммная плата основания);
• Класс безопасности: II;
• Допустимый входной ток на клемме: 1 Max. 5 A непрерывно (пики 20 A / 20 мс);
• Допустимая нагрузка на клеммах управления: 3, 6, 7, 9...11, 15...20 Max. 4 A непрерывно (пики 20 A / 20 ms);

Габаритные размеры
