3RP1505-1BW30

3RP1505-1BW30

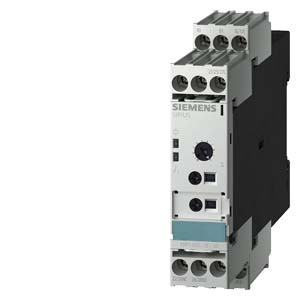

РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC/DC 24..240 V 0.7..1.25 US, 2П
Артикул: 3RP1505-1BW30
Страна происхождения: Германия
3RP1505-1BW30 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить3RP1505-1BW30 SIEMENS Технология электроустановки: Низковольтная коммутационная аппаратура цена, купить
Характеристики товара
Оборудование департамента DF&PD
Низковольтная коммутационная аппаратура
Вид продуктов:
Реле времени шириной 22,5 мм
Размеры (Ш x Д x В):
Не доступный
Ценовая группа:
41H
Размеры упаковки:
29,00 x 99,00 x 107,00 .мм

Продукция СИМЕНС Низковольтная коммутационная аппаратура.

Области применения 3RP15051BW30

Реле времени, благодаря удачной концепции компактной и малогабаритной конструкции, представляют собой идеальные модули - таймеры для производителей, распределительных установок и систем управления, а также для серийного использования в промышленности. Они применяются там, где предъявляются высокие требования электромагнитной совместимости (ЭМС).

Достоинства реле времени Siemens 3RP1505-1BW30

  • Отсутствие ограничений в эксплуатации при 60 - Простота проектирования, установка "вплотную"
  • Широкий спектр переключаемых временных областей от 0,05 сек. до 100 час - Гибкость в установке времени и высокая точность регулирования
  • Комбинированные напряжения UC 24 B/ AC 100-127 B, UC 24 B/AC 200-240 B и UC 24-240 B - Небольшая потребность в запасных частях
  • Механический ресурс с нагрузкой контактором 3RT1016 - до 30 млн. коммутационных циклов - Ресурс даже при высокой частоте коммутационных операций
  • Всего 5 базовых аппаратов - Небольшая потребность в запасных частях
  • Высокая электромагнитная совместимость - Никаких барьеров при проектировании
  • Все аппараты с удобной для пользователя техникой подсоединений - Всего один инструмент для монтажа и параметрирования
Характеристики товара
EAN4011209320109
Товарный код85364900
Раздел каталогаCC-IC10
Группа продукта5817
Дата соответствия RoHS28.05.2009
Заказные данные3RP1505-1BW30, 3RP15051BW30, 3RP15O5-1BW3O, 3RP15O51BW3O

Низковольтная коммутационная аппаратура SIEMENS 3RP1505-1BW30

Контактор SIEMENS используют для соединения силовой цепи при запуске электродвигателей различных мощностей, а также для включения и отключения нагрузок безиндуктивных.

Кнопки и световые индикаторы индикаторы SIEMENS оснащены важнейшие ключевые функции в коммутации между прибором и человеком.

Световые индикаторы и кнопки SIEMENS позволяют подавать команды от человека к прибору и обеспечивают обратную связь между прибором и человеком с помощью сигналов.

Реле времени СИМЕНС SIRIUS отличается простотой настройки, которая выполняется поворотным переключателем.

Автоматические выключатели SIEMENS снабжены защиту электросетей от перегрузок, скачков напряжения и .

Реле времени SIEMENS SIRIUS используются во всех процессах управления, соединения, системах управления и пуска-защиты, где необходима выдержка времени.

Промышленные концевые выключатели SIEMENS с модульной конструкцией удобны в применении за счет своей высокой универсальности и надежности.

Контакторы от фирмы СИМЕНС - одни из наиболее надежных на российском рынке.

Купить оборудование СИМЕНС 3RP1505-1BW30, цена на которые будет уменьшена, за счет системы персональной скидки, Вы можете в компании ООО «МАРК».

По всем, заинтересовавшим Вас вопросам, как например: доставка, отправка в регионы, характеристики, комплектация, применяемость, документация, паспорт, техническое описание, монтаж, цена и т.д., звоните нашим менеджерам по номеру телефона +7 (495) 589-56-84.

Купить 3RP1505-1BW30 цена которых снижена благодаря системе персональных скидок, Вы можете в компании ООО «МAРK» Если у Вас есть вопросы, связанные с 3RP1505-1BW30, обращайтесь к нашим специалистам по телефону, сотрудники компании ООО «MАРK» детально проконсультируют Вас, чтобы подобрать нужное Вам оборудование по самым выгодным условиям и срокам. Компания ООО «МАРK» занимается продажей горелочного оборудования, в том числе и 3RP1505-1BW30, постоянно поддерживая в актуальном наличии на собственном складе самые востребованные позиции.

Дополнительные товары

Сопутствующие товары

НаименованиеАртикулОписаниеИзображение
3UG4633-1AL303UG4633-1AL30ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ НАПРЯЖЕНИЯ, 22.5 MM ОТ 17 ДО 275 V AC/DC OVE...3UG4633-1AL30 SIEMENS Низковольтная коммутационная аппаратура: 3UG4633-1AL30 цена, купить
3UG4622-1AW303UG4622-1AW30ЭЛЕКТРОННОЕ РЕЛЕ КОНТРОЛЯ ТОКА, 22.5 MM ОТ 0.1 ДО 10 A AC/DC ПРЕВЫШЕНИЕ...3UG4622-1AW30 SIEMENS Низковольтная коммутационная аппаратура: 3UG4622-1AW30 цена, купить
3UG4615-1CR203UG4615-1CR20РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ, 3X 160 ДО 690 В AC 50 ДО 60 ГЦ, ВЫПАДЕНИЯ...3UG4615-1CR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4615-1CR20 цена, купить
3UG4616-1CR203UG4616-1CR20РЕЛЕ КОНТРОЛЯ ЧЕРЕДОВАНИЯ ФАЗ ДЛЯ 3-Ф. С N-ПРОВОДНИКОМ, 3X 160 ДО 690 В ...3UG4616-1CR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4616-1CR20 цена, купить
3RP1505-1BP303RP1505-1BP30РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC 24 V ...3RP1505-1BP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1505-1BP30 цена, купить
3RT1016-1AP013RT1016-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1016-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1016-1AP01 цена, купить
3RT1015-1AP013RT1015-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1015-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1015-1AP01 цена, купить
3RH1911-1GA133RH1911-1GA13БЛОК ДОП.КОНТАКТОВ, 53E, 1НO+3Н З, DIN EN50011, ВИНТОВЫЕ КЛЕММЫ , ДЛЯ ВС...3RH1911-1GA13 SIEMENS Низковольтная коммутационная аппаратура: 3RH1911-1GA13 цена, купить
3SB3400-0B3SB3400-0BДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НО3SB3400-0B SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0B цена, купить
3SB3400-1PC3SB3400-1PCДЕРЖАТЕЛЬ ЛАМПЫ СО ВСТРОЕННЫМ СВЕТОДИОДОМ 24V UC, ЗЕЛЕНЫЙ ВИНТОВЫЕ КЛЕММ...3SB3400-1PC SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-1PC цена, купить
3RH1921-1HA223RH1921-1HA22БЛОК ДОП.КОНТАКТОВ, 22 2НО+2НЗ, DIN EN50012, 4-Х ПОЛЮСНЫЙ, ВИН ТОВЫЕ КЛ...3RH1921-1HA22 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1HA22 цена, купить
3RH1921-1CA103RH1921-1CA10БЛОК ДОП.КОНТАКТОВ, 1 НO, DIN EN50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУСКАТЕЛЕЙ, 1-ПОЛЮС.3RH1921-1CA10 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1CA10 цена, купить
3RP1574-1NP303RP1574-1NP30РЕЛЕ ВРЕМЕНИ, ЗВЕЗДА-ТРЕУГОЛЬНИК ОДИН ДИАПАЗОН ВРЕМЕНИ 20 AC 24 V DC 200...3RP1574-1NP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1574-1NP30 цена, купить
3RT1026-1AP003RT1026-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 11 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2...3RT1026-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1026-1AP00 цена, купить
3RV1021-4AA103RV1021-4AA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 11. .16 A, N-РАСЦЕПИТЕЛЬ 192 A, ТИПОРАЗМЕР S...3RV1021-4AA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-4AA10 цена, купить
3TK2842-1BB423TK2842-1BB42SIGUARD БЕЗОПАСНЫЕ КОНТАКТОРНЫЕ КОМБИНАЦИИ ЭЛЕКТРОННОЕ СТАНДАРТНОЕ УСТРО...3TK2842-1BB42 SIEMENS Низковольтная коммутационная аппаратура: 3TK2842-1BB42 цена, купить
3RP1505-1AP303RP1505-1AP30РЕЛЕ ВРЕМЕНИ, МНОГОФУНКЦИОНАЛЬНОЕ 15 ДИАПАЗОНОВ УСТАВОК ВРЕМЕНИ AC/DC 24...3RP1505-1AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1505-1AP30 цена, купить
3RT1017-1AP013RT1017-1AP01КОНТАКТОР 3-ПОЛ., AC-3, 5.5 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ...3RT1017-1AP01 SIEMENS Низковольтная коммутационная аппаратура: 3RT1017-1AP01 цена, купить
3RV1031-4FA103RV1031-4FA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 28.. . 40 A, N-РАСЦЕПИТЕЛЬ 480 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4FA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4FA10 цена, купить
3RT1015-1BB413RT1015-1BB41КОНТАКТОР 3-ПОЛ., AC-3, 3 КВТ/ 400 V, 1 НO, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ U...3RT1015-1BB41 SIEMENS Низковольтная коммутационная аппаратура: 3RT1015-1BB41 цена, купить
3RH1921-1CA013RH1921-1CA01БЛОК ДОП.КОНТАКТОВ, 1НЗ, DIN EN 50005, ВИНТОВЫЕ КЛЕММЫ, ДЛЯ ПУС КАТЕЛЕЙ,...3RH1921-1CA01 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1CA01 цена, купить
3RT2026-1AP003RT2026-1AP00КОНТАКТОР, 3 ПОЛ., AC-3, 11КВТ/400В, БЛОК-КОНТАКТЫ 1НО+1НЗ, НОМ. НАПРЯЖЕ...3RT2026-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT2026-1AP00 цена, купить
3TK2827-1BB403TK2827-1BB40РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ...3TK2827-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3TK2827-1BB40 цена, купить
3RH1122-1BB403RH1122-1BB40ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 2НО+2НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ...3RH1122-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RH1122-1BB40 цена, купить
3SB3400-0C3SB3400-0CДОП.КОНТАКТ С 1 КОНТАКТОМ, ВИНТ.КЛЕММА, 1НЗ3SB3400-0C SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0C цена, купить
3RV1041-4JA103RV1041-4JA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ ТИПОРАЗМЕР S3 A-РАСЦЕПИТЕЛЬ 45.63A, N-РАСЦЕПИ...3RV1041-4JA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1041-4JA10 цена, купить
3RH1921-1DA113RH1921-1DA11БЛОК ДОП. КОНТАКТОВ, 1 НО+1НЗ, DIN EN50012, БОКОВОЙ, 10 MM, ВИ НТОВЫЕ КЛ...3RH1921-1DA11 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1DA11 цена, купить
3RT1016-1BB423RT1016-1BB42КОНТАКТОР 3-ПОЛ., AC-3, 4 КВТ/ 400 V, 1НЗ, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US...3RT1016-1BB42 SIEMENS Низковольтная коммутационная аппаратура: 3RT1016-1BB42 цена, купить
3RT1025-1BB403RT1025-1BB40КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = ...3RT1025-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RT1025-1BB40 цена, купить
3RV1031-4HA103RV1031-4HA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 40.. . 50 A, N-РАСЦЕПИТЕЛЬ 600 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4HA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4HA10 цена, купить
3TK2825-1BB403TK2825-1BB40РЕЛЕ БЕЗОПАСНОСТИ SIRIUS, ОСНОВНОЕ УСТРОЙСТВО ДЛЯ СЛЕЖЕНИЯ АВАР. ОСТАНОВ...3TK2825-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3TK2825-1BB40 цена, купить
3RH1131-1BB403RH1131-1BB40ВСПОМОГАТЕЛЬНЫЙ КОНТАКТОР, 3НO+1НЗ, НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ ЦЕПИ...3RH1131-1BB40 SIEMENS Низковольтная коммутационная аппаратура: 3RH1131-1BB40 цена, купить
3RP1531-2AP303RP1531-2AP30МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ ЗАЖИМНЫЕ КОНТАКТЫ. 1 ПЕРЕКИДНОЙ КОНТ. З...3RP1531-2AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1531-2AP30 цена, купить
3RV1031-4EA103RV1031-4EA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ 22.. . 32 A, N-РАСЦЕПИТЕЛЬ 384 A, ДЛЯ ЗАЩИТЫ ...3RV1031-4EA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1031-4EA10 цена, купить
3RT1025-1AP003RT1025-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 7.5 КВТ/ 400 V, НАПРЯЖЕНИЕ УПРАВЛЕНИЯ НОМ. НАПРЯ...3RT1025-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1025-1AP00 цена, купить
3UG4512-1BR203UG4512-1BR20РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ 3X 160 ДО 690 V AC 50 ДО ...3UG4512-1BR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4512-1BR20 цена, купить
3RT1055-6AP363RT1055-6AP36КОНТАКТОР 75КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ...3RT1055-6AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1055-6AP36 цена, купить
3SB3400-0A3SB3400-0AДОП.КОНТАКТ С 2 КОНТАКТАМИ, ВИНТ.КЛЕММА, 1НО+1НЗ3SB3400-0A SIEMENS Низковольтная коммутационная аппаратура: 3SB3400-0A цена, купить
3SE5112-0CH013SE5112-0CH01ПОЗИЦИОННЫЙ ВЫКЛЮЧАТЕЛЬ SIRIUS МЕТАЛЛИЧЕСКИЙ КОРПУС 40MM В СООТВ. С EN50...3SE5112-0CH01 SIEMENS Низковольтная коммутационная аппаратура: 3SE5112-0CH01 цена, купить
3RV1901-1E3RV1901-1EДОП. КОНТАКТ, ПОПЕРЕЧНЫЙ 1НO+1НЗ, ДЛЯ АВТОМАТИЧЕСКОГО ВЫКЛЮЧАТЕЛЯ, ТИПОР...3RV1901-1E SIEMENS Низковольтная коммутационная аппаратура: 3RV1901-1E цена, купить
3UG4513-1BR203UG4513-1BR20РЕЛЕ КОНТРОЛЯ ВЫПАДЕНИЯ ФАЗЫ И ЧЕРЕДОВАНИЯ ФАЗ ФИКСИРОВАННАЯ УСТАВКА СН...3UG4513-1BR20 SIEMENS Низковольтная коммутационная аппаратура: 3UG4513-1BR20 цена, купить
3RP1525-1AP303RP1525-1AP30РЕЛЕ ВРЕМЕНИ, ЗАДЕРЖКА ВКЛЮЧЕНИЯ, 1 ПЕРЕКИДНОЙ КОНТАКТ, 15 ДИАПАЗОНОВ (1...3RP1525-1AP30 SIEMENS Низковольтная коммутационная аппаратура: 3RP1525-1AP30 цена, купить
3RT1054-1AP363RT1054-1AP36КОНТАКТОР 55КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛЕ...3RT1054-1AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1054-1AP36 цена, купить
3SK1122-1AB403SK1122-1AB40БАЗОВЫЙ МОДУЛЬ РЕЛЕ БЕЗОПАСНОСТИ SIRIUS ADVANCED, 3 ПП РАЗРЕШАЮЩИЕ ЦЕПИ1...3SK1122-1AB40 SIEMENS Низковольтная коммутационная аппаратура: 3SK1122-1AB40 цена, купить
3RV1021-1DA103RV1021-1DA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 2.2...3.2 A, N-РАСЦЕПИТЕЛЬ 38 A, ТИПОРАЗМЕР ...3RV1021-1DA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-1DA10 цена, купить
3RV1021-4DA103RV1021-4DA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 20. .25 A, N-РАСЦЕПИТЕЛЬ 300 A, ТИПОРАЗМЕР S...3RV1021-4DA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-4DA10 цена, купить
3RH1921-1FA223RH1921-1FA22МОНТАЖНЫЙ БЛОК 4-ПОЛЮСНЫЙ 2НО+2НЗ3RH1921-1FA22 SIEMENS Низковольтная коммутационная аппаратура: 3RH1921-1FA22 цена, купить
3RT1075-6AP363RT1075-6AP36КОНТАКТОР 200КВТ/400V/AC-3, AC/DC-НОМИНАЛЬНОЕ ПИТАЮЩЕЕ НАПРЯЖЕНИЕ УПРАВЛ...3RT1075-6AP36 SIEMENS Низковольтная коммутационная аппаратура: 3RT1075-6AP36 цена, купить
3RV1021-1CA103RV1021-1CA10ВЫКЛЮЧАТЕЛЬ АВТОМАТИЧЕСКИЙ, 1.8...2.5 A, N-РАСЦЕПИТЕЛЬ 30 A, ТИПОРАЗМЕР ...3RV1021-1CA10 SIEMENS Низковольтная коммутационная аппаратура: 3RV1021-1CA10 цена, купить
3RT1034-1AP003RT1034-1AP00КОНТАКТОР 3-ПОЛ., AC-3, 15 КВТ/ 400 V, НОМ. НАПРЯЖЕНИЕ УПРАВЛЕНИЯ US = 2...3RT1034-1AP00 SIEMENS Низковольтная коммутационная аппаратура: 3RT1034-1AP00 цена, купить

Технические характеристики 3RP15051BW30
TIME RELAY, MULTI-FUNCTION !!! PHASE-OUT PRODUCT !!! FOR FURTHER INFORMATION PLEASE CONTACT OUR SALES STAFF! 2 CHANGEOVER, 16 FUNCTIONS, 15 TIME SETTING RANGES AC/DC 24... 240 V, WITH LED, SCREW CONNECTION
Общие технические данные:
Фирменное название продуктаSIRIUS
Наименование продуктареле времени
Монтажное положениелюбой
Функция продукта защита от нулевого напряжениянет
Компонент продукта
релейный выходда
Выход проводниканет
Высота установки при высоте над уровнем моря максимальноеm2 000
Температура окружающей среды
во время эксплуатации°C-25 ... +60
во время хранения°C-40 ... +85
во время транспортировки°C-40 ... +85
Относительная влажность воздуха во время эксплуатации%10 ... 95
ЭМС излучение помех согласно IEC 61812-1EN 61000-6-4(3)
ЭМС помехоустойчивость согласно IEC 61812-1EN 61000-6-2
Проводная интерференция вследствие импульса согласно IEC 61000-4-42 кВ подключение к сети / 1 кВ подключение линии управления
Проводная интерференция вследствие наброса проводник-земля согласно IEC 61000-4-52 kV
Проводная интерференция вследствие наброса проводник-проводник согласно IEC 61000-4-51 кВ
Электростатическая разрядка согласно IEC 61000-4-24 кВ контактный разряд / 8 кВ воздушный разряд
Связанная с полем подача энергии помех согласно IEC 61000-4-310 В/m
Прочность по отношению к импульсному напряжению расчетное значениеV4 000
Мощность потерь [Вт] всего типовоеW2
Условное обозначение
согласно DIN 40719 с дополнением согласно IEC 204-2 согласно IEC 750K
согласно DIN EN 61346-2K
согласно DIN EN 81346-2K
Категория согласно EN 954-1нет
Защита от прикосновения во избежание электрического ударас защитой пальцев рук
Степень защиты IPIP20
Тип изоляцииБазовая изоляция
Механический срок службы (коммутационные циклы) типовое10 000 000
электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое100 000
Частота коммутации с контактором 3RT2 максимальное1/h5 000
Виброустойчивость согласно IEC 60068-2-610 ... 55 Hz / 0,35 mm
Стойкость к шоку согласно IEC 60068-2-2711g/15 мс
Относительная точность повторения%1
Время восстановленияms150
Минимальная продолжительность включенияms35
Степень загрязнения3
Напряжение изоляции для категории перенапряжения III согласно IEC 60664 при степени загрязнения 3 расчетное значениеV300
относительная точность настройки относительно верхнего предела шкалы%5
Расширение продукта необходимое дистанционное управлениенет
Расширение продукта дополнительно дистанционное управлениенет
Переключательная функция:
Функция переключения
с задержкой времени включенияда
с задержкой срабатывания/мгновенное переключениеда
со скользящим включениемда
со скользящим включением/мгновенно переключаемыйда
с задержкой возвратанет
мигающий асимметрично началу с перерывомнет
мигающий асимметрично началу с импульсомнет
мигающий симметрично началу с импульсомнет
мигающий симметрично началу с импульсом/мгновенное переключениенет
мигающий симметрично началу с перерывомда
мигающий симметрично началу с перерывом/мгновенное переключениеда
схема соединения "звезда-треугольник"да
схема соединения "звезда-треугольник" с временем инерционного выбеганет
Функция переключения с сигналом управления
дополнительная задержка срабатыванияда
с пуском от размыкающего контактада
с задержкой возвратада
с формированием импульсада
с задержкой возврата/мгновенное переключениеда
с задержкой срабатывания/с задержкой возврата/мгновенное переключениеда
с пуском от размыкающего контакта/мгновенное переключениеда
дополнительная задержка срабатывания/мгновенное переключениеда
с задержкой срабатывания/с задержкой возвратада
со скользящим включениемнет
со скользящим включением/мгновенно переключаемыйнет
с задержкой импульсовнет
с задержкой импульсов/мгновенное переключениенет
с формированием импульса/мгновенное переключениеда
Функция переключения реле с импульсными контактами с сигналом управления
возможность перезапуска с отключенным сигналом управления/мгновенное переключениенет
возможность перезапуска с включенным сигналом управлениянет
возможность перезапуска с включенным сигналом управления/мгновенное переключениенет
возможность перезапуска с отключенным сигналом управлениянет
Исполнение зажима цепи управления потенциальныйда
Цепь тока управления/ управление:
регулируемое времяs0,05 ... 360 000
Вид напряжения управляющего напряжения питанияAC/DC
Частота питающего напряжения цепи управления 1Hz50 ... 60
Управляющее напряжение питания 1
при переменном токе при 50 ГцV24 ... 240
при переменном токе при 60 ГцV24 ... 240
при постоянном токеV24 ... 240
Коэффициент рабочего диапазона, управляющее напряжение питания, расчетное значение
при переменном токе
— при 50 Гц0,8 ... 1,1
— при 60 Гц0,8 ... 1,1
при постоянном токе0,7 ... 1,1
Вспомогательный контур:
Надёжность контакта вспомогательных контактоводно неправильн...(17 В, 5 мА)
Материал коммутирующих контактовAgSnO2
Рабочий ток вспомогательных контактов
при AC-15
— при 24 ВA3
— при 250 ВA3
при DC-13
— при 24 ВA1
— при 125 ВA0,2
— при 250 ВA0,1
влияние температуры окружающей среды±5 %
Влияние напряжения питания±1 %
испытательное напряжение для проверки изоляцииkV2
Исполнение плавкой вставки предохранителя для защиты от короткого замыкания вспомогательного переключателя необходимоепредохранитель gL/gG: 4 A
термический токA5
Количество размыкающих контактов
включающийся с выдержкой времени0
включающийся без выдержки времени0
Количество замыкающих контактов
включающийся с выдержкой времени0
включающийся без выдержки времени0
Количество переключающих контактов
включающийся с выдержкой времени2
включающийся без выдержки времени0
Допустимая нагрузка вспомогательных контактов согласно ULR300/B300

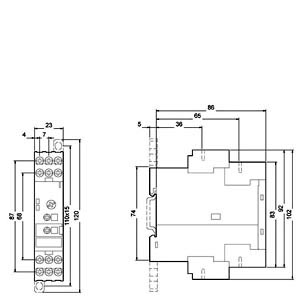

Монтаж/ крепление/ размеры:
Вид креплениявинтовое и защёлкивающееся крепление на стандартной монтажной шине 35 мм
Ширинаmm22,5
Высотаmm102
Глубинаmm91
соблюдаемое расстояние при рядном монтаже
сверхуmm0
спередиmm0
сбокуmm0
сзадиmm0
снизуmm0
соблюдаемое расстояние до заземленных частей
сзадиmm0
сбокуmm0
сверхуmm0
спередиmm0
снизуmm0
соблюдаемое расстояние до находящихся под напряжением частей
снизуmm0
сзадиmm0
сбокуmm0
спередиmm0
сверхуmm0
Подсоединения/ клеммы:
Исполнение электрического подключения для вспомогательных цепей и цепей управлениявинтовой зажим
Функция продукта съемная клемма для цепи вспомогательного тока и цепи тока управленияда
Вид подключаемых поперечных сечений проводов
однопроводный1x (0,5 – 4,0 мм), 2 x (0,5 – 2,5 мм)
тонкопроволочный
— с обработкой концов жил1x (0,5 ... 2,5 мм), 2x (0,5 ... 1,5 мм)
при проводах AWG
— многопроводный2x (20 ... 14)
— однопроводный2x (20 ... 14)
Крутящий момент затяжкиN·m0,8 ... 1,2
Исполнение резьбы соединительного болтаM3
Сертификаты/допуски к эксплуатации
Дополнительная информация
последнее изменение:12.07.2016



Цены на сайте носят розничный характер без учета НДС 20%, и не являются публичной офертой. Для уточнения цены обращайтесь к нашим менеджерам по телефону 8 (800) 201-64-80, или по средствам электронной почты siemens@rusmark.ru.
ООО «МАРК»: 127106, Россия, г.Москва, Нововладыкинский пр., д.8, стр.4, офис 100. Тел.: 8 (800) 201-64-80 | Еmail: siemens@rusmark.ru | © 1996-
Пользовательское соглашение

Заказать обратный звонок
