Универсальный контроллер Siemens RLU220
Универсальный контроллер Siemens RLU220
Универсальный контроллер, 1 контур регулирования, 2 аналоговых выхода
Артикул: BPZ:RLU220
Страна происхождения:
Германия
Цена: 35971,00 p
Скидка
RLU220 | BPZ:RLU220 SIEMENS Автономные контроллеры для систем ОВК цена, купить
Характеристики товара
Стандартные контроллеры
Автономные контроллеры для систем ОВК
Аналоговый выход, сигнальный
DC 0...10 V
Класс защиты
IP20
Name
RLU220
Аналоговый выход, ток
Max. 1 мA
Частота
50/60 Гц
Размеры (Ш х В х Г)
123 x 90 x 86 мм
Дискретный вход, контакт состояния
5 мA, DC 15 V
Универсальный вход, сигнальный
0...1000 Ohm, 1000...1175 Ohm, 2 x LG-Ni1000 , DC 0...10 V, Сухой контакт , LG-Ni1000 , Pt1000 , T1 (PTC)
Колич. контуров регулирования
1
Дискретный выход, ток коммутируемой цепи
4 (3) A
Релейные выходы
Сухой контакт
Колич. универсальных входов
4
Колич. аналоговых выходов
2
Рабочее напряжение
AC 24 V
Дискретные входы
Дискретный входной сигнал
Колич. дискретных входов
1
Универсальный контроллер Siemens RLU220
- Со стандартными запрограммированными приложениями
- Свободно конфигурируемый контроллер для оптимальной работы с разными типами установок
- Регуляторы P, PI, или PID
- Взаимодействие через меню
Применение
Функции
Режимы работы
- Выбор режимов работы: Комфорт, Экономии, Защитный
- Отображение текущего режима работы (Комфорт, Экономии, Защитный)
Установки
- Для каждого контролируемого параметра: Возможность индивидуальной настройки уставок обогрева и охлаждения для режимов Комфортный и Экономичный.
- Возможность изменения уставки температуры через модуль или пульт дистанционного управления в помещении.
- Для каждого контролируемого параметра возможность изменения уставки через удаленный задатчик (активный или пассивный).
- Возможность установки комнатной температуры с учетом летнего и зимнего времени.
- Для каждого контролируемого параметра: возможность переключения уставки в зависимости от сигнала датчика, установленных пороговых значений и условий включения/выключения.
Универсальные входы
Универсальные входы для:
Функции управления и наблюдения
- Универсальный цифровой контроллер с возможностью управления двумя контурами нагрева и двумя контурами охлаждения, может работать в режимах P-, PI или PID или в качестве дифференциатора
- Контроллер может быть настроен как каскадный для регулирования температуры в помещении/на входе с ограничением по температуре на входе
- Каждый контур может быть привязан к определенному регулирующему элементу (модулированный сигнал, пошаговое регулирование) и насосу. Два контура могут управлять одним элементом (например, охлаждение/сушка)
- Общие ограничения (минимальное/максимальное значение для каждого контура) или абсолютные ограничения (например, для температуры или влажности на входе). Ограничения действуют на все контуры
- Минимальное ограничение может быть установлено для нижнего предела охлаждения (охлаждение с прямым охлаждением)
- Ограничения на минимальный и максимальный пределы для любого из контуров регулирования. Ограничения задаются из другого контура (защита от замерзания рекуператора или максимальный температурный предел).
Контроллер Siemens RLU220
- Универсальныеные входы: 4;
- Цифровые входы: 1;
- Аналоговые выходы: 2;
- Перекл-щие выходы: 0;
- Количество рег-ров: 1.
Техническое устройство
Механическое устройство
- Кнопка OK для подтверждения выбранного меню или значения
- Кнопка навигации вверх (+) для выбора меню или изменения значения
- Кнопка навигации вниз (–) для выбора меню или изменения значения
- Кнопка ESC для возврата в предыдущее меню или сброса введённого значения
- Коммуникация для сервисного набора (RJ45-разъем)
- Дисплей
- Зажим для монтажа на рейку
- Средство фиксации кабеля
- Место для крышки терминала
Схемы подключения Siemens RLU220

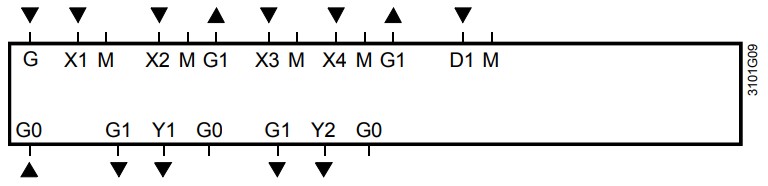

Внутренняя схема контроллера Siemens RLU220
- G, G0: Номинальное напряжение AC 24 В
- G1: Выходное напряжение AC 24 В для питания внешних активных датчиков, источников сигналов, модулей
- M: Нейтраль сигнального входа
- G0: Системная нейтраль выхода
- X...: Универсальные входы для LG-Ni1000, 2x LG-Ni1000, T1, Pt1000, DC 0...10 V, 0...1000 Ω (= REM), 1000…1175 Ω (= REL)
- X..., D...: вход для сухого контакта
- Y...: Управление аналоговыми выходами состояния DC 0...10 В
- Q...: Выходы сухих контактов для AC 24...230 В
- N1, N2: Клеммы для подключения элементов подавления помех
Замечания
- К каждому клеммнику может быть подключен только 1 одножильный или 1 многожильный провод.
- Если используется 3-позиционный AC 230 В привод, должны быть активизированы подавители радиопомех: Подключите N1 к нулевому проводу и установите соединение между N1 и N2
Для ознакомления с более детальной инструкцией контроллера Siemens RLU220 Вы можете перейти по ссылке
