Датчик влажности Siemens QFM2160

Датчик влажности Siemens QFM2160
Канальный датчик влажности (DC 0...10 В) и температуры (DC 0...10 В)
Артикул: BPZ:QFM2160
Страна происхождения: Германия
Цена: 22970,00 p
Скидка
QFM2160 | BPZ:QFM2160 SIEMENS Влажность и температура цена, купитьQFM2160 | BPZ:QFM2160 SIEMENS Влажность и температура цена, купить
Характеристики товара
Датчики
Влажность и температура
Глубина погружения
90...154 мм
Аналоговый выход, сигнальный
DC 0...10 V, DC 4...20 мA
Класс защиты
IP54
Диапазон измерения влажности
0...95 % отн.влаж.
Чувствительный элемент, температура
DC 0...10 В
Размеры (Ш х В х Г)
80 x 88 x 39 мм
Способ монтажа
Фланец
Рабочее напряжение
DC 13.5...35 В
Диапазон измерения температуры
0...50 °C, -35...35 °C, -40...70 °C
Электрические подключения
Винтовые зажимы
Постоянная времени
Влажность: <20 с, Температура при скорости потока 2 м/с: <3.5 мин
Точность измерений
Влажность 30...70 % отн.влаж. и 23 °C: ±3 % отн.влаж., Температура, при 15...35 °C: ±0.8 K, Температура, при 35...50 °C: ±1.0 K
Выходной сигнал влажности
DC 0...10 V
Выходной сигнал температуры
DC 0...10 V

Канальный датчик влажности SIEMENS QFM2160

  • Датчик работает от напряжения 24 В переменного тока или 13.5-35 В постоянного тока.
  • Он выдает сигнал в диапазоне от 0 до 10 В постоянного тока или от 4 до 20 мА, в зависимости от влажности.
  • Для температуры сигнал может быть 0-10 В, 4-20 мА или T1/LG-Ni 1000.
  • Погрешность измерения влажности составляет ±3% в рамках комфортного диапазона влажности (0-95%).
  • Датчик может работать в диапазоне температур от -15 до +60 градусов Цельсия и влажности до 95% без образования конденсата.

Применение

Датчики влажности и температуры QFM21 используются в системах вентиляции и кондиционирования для определения влажности и температуры воздуха. Они могут работать как контрольные датчики, эталонные датчики, ограничительные датчики и подключаться к системам управления зданиями. Также они используются для измерения внутренней энергии и абсолютной влажности в сочетании с другими датчиками.

Сводный перечень датчика влажности QFM2160

 Обозначение датчикаДиапазон измерения температурыВыходной сигнал температурыДиапазон измерения влажностиВыходной сигнал влажностиРабочее напряжение
QFM2160   0...50°C или −35...+35°C Активный, 0...10 V DC 0...100 % Активный, 0...10 V DC 24 V AC или 13,5…35 V DC

 Назначение

Относительная влажность

Датчик влажности измеряет относительную влажность воздуха в воздуховоде с помощью чувствительного элемента, электрическая емкость которого изменяется в зависимости от уровня влажности. Электронная схема датчика преобразует данные с чувствительного элемента в аналоговый сигнал 0-10 вольт или сигнал 4-20 мА, что соответствует диапазону влажности от 0% до 100%.

Температура

Датчик температуры измеряет температуру воздуха с помощью чувствительного элемента, сопротивление которого изменяется в зависимости от температуры окружающей среды. В зависимости от модели датчика, это изменение сопротивления преобразуется в активный выходной сигнал 0–10 В или 4–20 мА (для диапазонов 0–50°C и –35…+35°C), либо в пассивный выходной сигнал для диапазона –35…50°C.

График эквивалентной нагрузки

Выходной сигнал, клемма I1 / I2

grafik qfm2160

  • Dummy load [Ohm} = Эквивалентная нагрузка [Ом]
  • Inadmissible range! = Недопустимый диапазон!
  • Admissible range = Допустимый диапазон
  • Operating voltage [DC V] = Рабочее напряжение [В постоянного тока]

Чувствительные элементы, симуляция

Рабочая характеристика:

lg ni qfm2160

LG-Ni 1000

t1 ptc qfm2160

T1 (PTC)

Обозначения:

  • R: Величина сопротивления (Ом)
  • ϑ: Температура (°С)

Механическая конструкция

Датчик влажности и температуры состоит из пластикового корпуса, внутри которого находится печатная плата с клеммами для подключения проводов и монтажным фланцем для крепления датчика. Внутри корпуса находится также чувствительный элемент - электрический компонент, который измеряет влажность и температуру воздуха. Датчик оснащен пружинной защелкой для удобства монтажа и демонтажа. Провода подключаются к датчику через кабельный уплотнитель, который обеспечивает защиту от пыли и влаги.

Установочный элемент находится внутри крышки датчика и состоит из шести контактов и перемычки. Он используется для выбора диапазона измерений и активации режима проверки.

ust element qfm2160

  • Measuring range = Диапазон измерений
  • Test function active = Проверочная таблица

Различные положения перемычки имеют следующие значения

  • Для задания диапазона пассивных измерений температуры: Перемычка в среднем положении (R2) = −35...+50°C (заводская установка)
  • Для задания диапазона активных измерений температуры: Перемычка находится в левом положении (R1) = −35...+35°C, Перемычка в среднем положении (R2) = 0...50°C (заводская установка), Перемычка находится в правом положении (R3) = 0...50°C
  • Для включения функции проверки: Перемычка находится в горизонтальном положении: Значения, приведенные в Проверочной таблице, должны фиксироваться на сигнальном выходе.

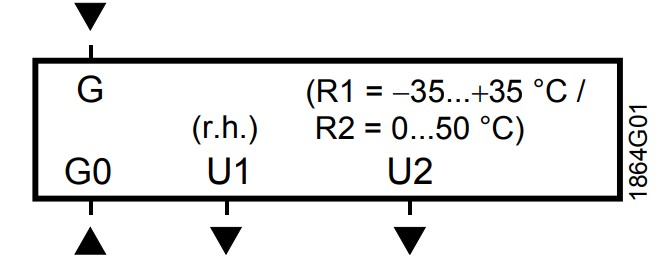

Соединительные клеммы

klemmi qfm2160

  • G, G0 Рабочее напряжение 24 V AC (SELV) или 13,5...35 V DC
  • G1, G2 Рабочее напряжение 13,5...35 V DC
  • U1 Сигнальный выход 0...10 В пост. тока для относительной влажности 0...100%
  • U2 Сигнальный выход 4…20 мA для температурного диапазона 0...50°C или −35...+35°C
  • I1 Сигнальный выход 4…20 мA для относительной влажности 0...100%
  • I2 Сигнальный выход 0...10 В пост. тока V для температурного диапазона 0...50°C или −35...+35 °C
  • BS, MS Сигнальный выход для температурного диапазона −35...+50°C (пассивный режим); при этом провода не должны быть переставлены

Размеры (в мм)

razmeri qfm2160

PDF — файлы
Техническое описание
Сертификат соответствия
Экологический сертификат
Инструкция по монтажу
Техническое описание
