Датчик давления Siemens QBM81-10
Датчик давления Siemens QBM81-10
ПРЕССОСТАТ, 100...1000 ПA
Артикул: BPZ:QBM81-10
Страна происхождения:
Германия
Наличие: 10 шт.
Цена: 6459,00 p
Скидка
QBM81-10 | BPZ:QBM81-10 SIEMENS Давление цена, купить
Характеристики товара
Датчики
Давление
Соединение
Соединительная трубка, диаметр 6.2 мм.
Класс защиты
IP54
Диапазон измерения
100…1000 Па
Дискретные выходы
1 группа контактов , Сухой контакт , Перекидной контакт
Размеры (Ш х В х Г)
88 x 110 x 90 мм
Размеры (Ø x Д)
81 x 90 мм
Дискретный выход, ток коммутируемой цепи
0.01...5 (3) A
Электрические подключения
Винтовые зажимы
Допустимое рабочее давление
7500 Pa
Дискретный выход, напряжение переключения
DC 24 V / AC 24...250 V
Температура окружающей среды, работа
-30...85 °C
Положение при монтаже
Диафрагма - вертикально, коннекторы для трубок - вниз.
Датчик перепада давления Siemens QBM81-10
- Для установок вентиляции и кондиционирования воздуха;
- Для наблюдения за фильтрами и потоками воздуха, приводными ремнями вентиляторов;
- Для наблюдения давления в чистых помещениях, на кухнях и т.п.;
- Легко устанавливаются;
- >1 млн циклов переключения;
- Исключительная точность настройки и регулирования;
- Долговременная стабильность отсчётных точек выключения.
Применение
В установках вентиляции и кондиционирования воздуха:
- Для наблюдения перепада давления, отрицательного или положительного;
- Для наблюдения за воздушными фильтрами и потоками воздуха;
- Для наблюдения за приводными ремнями вентиляторов.
Датчики могут использоваться в чистых помещениях, кухнях и т.п..
Сводка типов
| Тип | Диапазон измеряемого давления | ||
|---|---|---|---|
| QBM81-10 | 1…10 мбар | 00…1000 Па | 0,4…4 inH2O |
Механическое устройство
Датчик перепада давления Siemens QBM81-10 состоит из:
- Корпуса и крышки,
- Мембраны,
- 1 монтажный кронштейн из тонколистовой стали.
Монтажный комплект FK-PZ3 (аксессуар, адаптер для воздуховода):
- 2 адаптера воздуховода,
- 4 крепёжных винта,
- Полая трубка длиной 2 м, диаметром 5/8 мм.
Техническое устройство
Перепад давления заставляет мембрану отклоняться, преодолевая сопротивление пружины. Это обеспечивает высокую стабильность точек переключения даже в условиях изменяющегося давления. Для достижения максимально точного регулирования на каждой модели используется индивидуальная шкала, которая выгравирована с высокой точностью и качеством.
Функциональность
Функциональная диаграмма
- XD = Дифференциал переключения
- ∆p = Перепад давления
- W = Верхняя точка переключения
Точки переключения
| QBM81-10 |
 |
| Дифференциал переключения [Pa] |

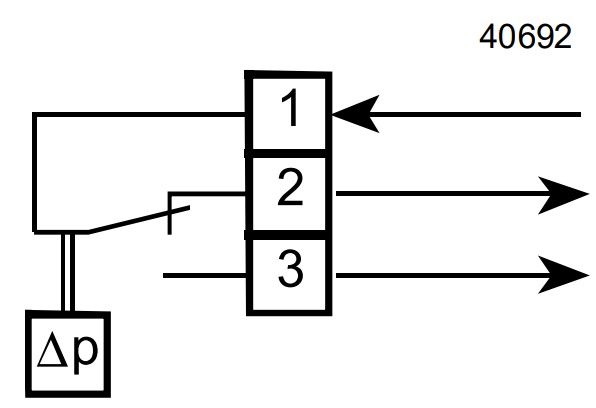

Соединительные клеммы
- Фаза
- Положение переключения 1–2: понижение давления
- Положение переключения 1–3: повышение давления
Размеры (в мм)
Обозначения:
- Монтажный кронштейн
- Ввод P1, сторона высокого давления
- Ввод P2, сторона низкого давления
- Шкала перепада давления (герметизирована краской в заводских условиях)
- Кнопка установки значения
