RDE100 | S55770-T278

RDE100 | S55770-T278
Комнатный термостат с автоматическим таймером и LCD, AC 230 В
Артикул: S55770-T278
Страна происхождения: Германия
RDE100 | S55770-T278 SIEMENS Автономные комнатные термостаты цена, купитьRDE100 | S55770-T278 SIEMENS Автономные комнатные термостаты цена, купить
Характеристики товара
Термостаты
Автономные комнатные термостаты
Класс защиты
IP30
Рабочее напряжение
AC 230 V
Диапазон задания уставки
5...35 °C
Колич. дискретных выходов
1
Размеры (Ш х В х Г)
85 x 127 x 21.5 мм
Дифференциал переключения
1 K
Дискретный выход, ток коммутируемой цепи
5 (2) A
Релейные выходы
Сухой контакт
Дисплей
Да
Потребляемая мощность
4 ВА

Комнатный термостат с автоматическим таймером и многофункциональным выходом Siemens RDE100

  • Возможность регулировки температуры в помещении;
  • Двухпозиционное управление включением/выключением нагревательного элемента;
  • Несколько режимов работы: комфорт, экономия, автоматический (с использованием таймера) и защита;
  • Встроенный автоматический таймер с возможностью настройки расписания;
  • Возможность настройки параметров регулирования и процесса ввода в эксплуатацию;
  • Работает от сети переменного тока с напряжением 230В;
  • Наличие многофункционального входа для подключения внешнего датчика температуры пола, ключа-карты и других устройств.

Применение

RDE100 — это термостат, который используется для контроля температуры в системах отопления и обеспечивает поддержание комфортной температуры в помещении. Он также может использоваться для управления другими системами, такими как системы вентиляции и кондиционирования воздуха. Стандартные случаи применения:

  • Жилые помещения
  • Коммерческие помещения
  • Школы
  • Регулятор температуры RDE100 предназначен для контроля и поддержания комфортной температуры в помещении с использованием встроенного или внешнего датчика температуры.
  • Устройство имеет несколько режимов работы, включая ручной и автоматический с возможностью настройки расписания.
  • RDE100 отображает текущую температуру в градусах Цельсия или Фаренгейта и позволяет устанавливать желаемую температуру.
  • Кнопки устройства могут быть заблокированы для предотвращения случайного изменения настроек.
  • В регуляторе предусмотрена функция периодического запуска насоса для предотвращения его заклинивания.
  • При необходимости можно сбросить настройки RDE100 до заводских значений.
  • Устройство оснащено двумя многофункциональными входами, которые можно настроить для различных целей, например, для ограничения температуры теплого пола или переключения между различными режимами работы.

Регулирование температуры

RDE100 является термостатом, который измеряет температуру внутри помещения с помощью встроенного датчика температуры и поддерживает заданное значение температуры с помощью команд управления.

Дифференциал переключения 1 K.

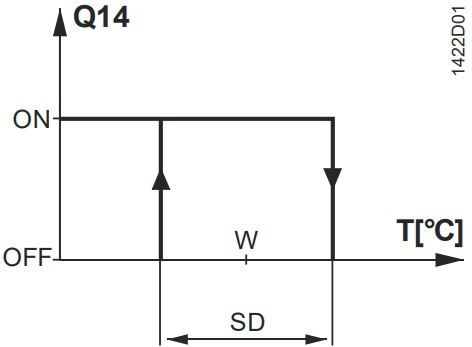

schema rde100

  • T - комнатная температура
  • SD - Дифференциал переключения
  • W - Уставка комнатной температуры
  • Q14 - Выходной сигнал

Функция ограничения температуры тёплого пола

Функция ограничения температуры теплого пола предназначена для обеспечения комфортного и безопасного использования теплого пола. Внешний датчик температуры подключается к входу X1 и измеряет температуру пола. Если она превышает заданное значение, клапан, регулирующий подачу тепла, полностью закрывается до тех пор, пока температура не снизится до допустимого уровня. По умолчанию эта функция отключена.

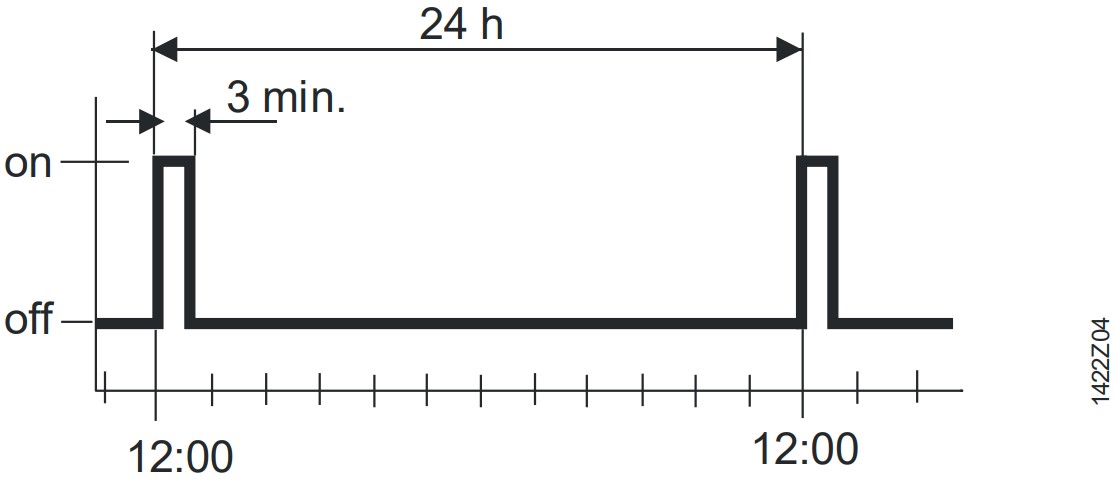

Функция периодического запуска насоса

Эта функция предназначена для защиты насоса или клапана от заклинивания при длительном простое. Она периодически запускает насос на 3 минуты каждые 24 часа в строго определенное время - 12:00.

ПараметрСостояние насоса
 P12 = 0 (По умолчанию) Отключение насоса
P12 = 1 Включение насоса

funkciya nasosa rde100

Сводка типов

Наименование продуктаАртикулОсобенности
RDE100 S55770-T278 Электропитание AC 230 В
RDE100.1 S55770-T279 Питание от батарей DC 3 В

Конструкция

Комнатный термостат RDE100 состоит из 2-х частей:

  • Пластиковый корпус с платой электроники, элементами управления и датчиком комнатной температуры;
  • Монтажная пластина с винтовыми клеммами

Корпус вставляется на монтажную пластину и фиксируется винтами

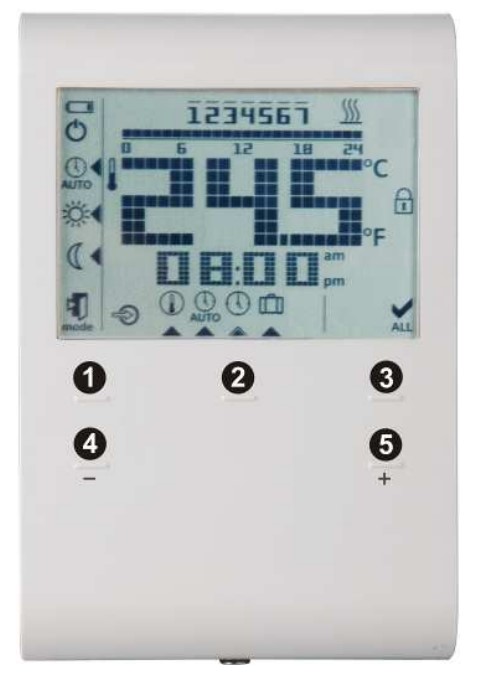

Эксплуатация и настройки

 rde100 nastroiki

  1. Клавиша режима работы
  2. Установить
  3. ОК
  4. Клавиша увеличения значения
  5. Клавиша уменьшения значения

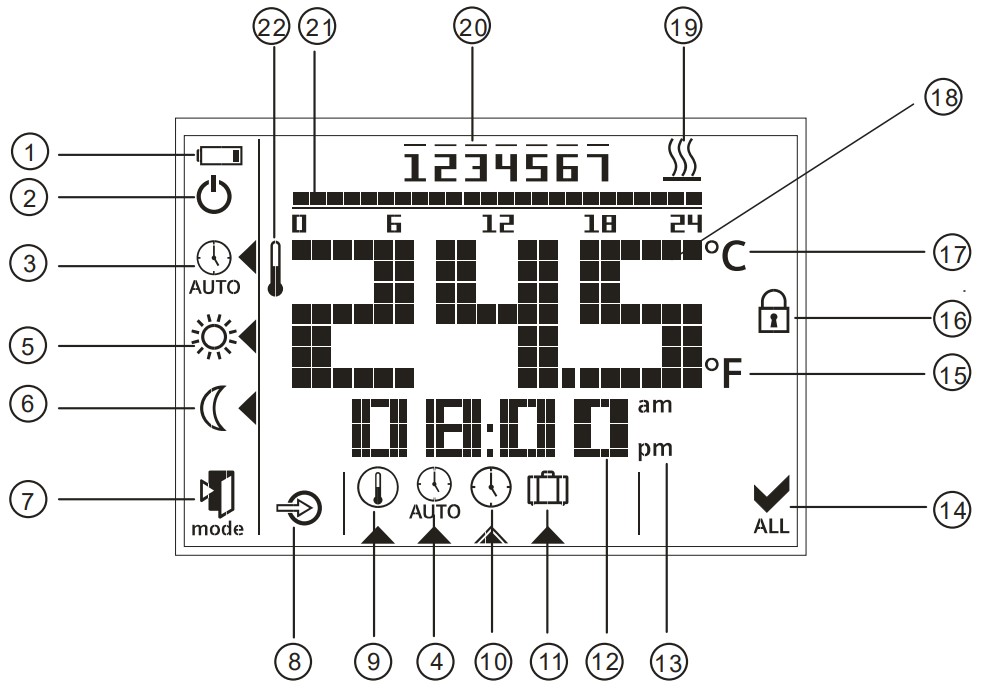

Дисплей

 display rde100

 #Описание #Описание
 1  Выводит информацию о том, что батарейки необходимо заменить (только с питанием от аккумуляторной батареи)  12  Вывод времени
 2  Режим Защита (символ режима можно включить в настройках параметра)  13

am: Утро: 12-часовой формат

pm: День: 12-часовой формат

 3  Режим авто-таймера  14  Подтверждение
 4  Просмотр и настройка расписания  15  Комнатная температура в градусах Фаренгейта
 5  Режим "Комфорт"  16  Включена блокировка клавиш
 6  Режим Экономия  17  Комнатная температура в градусах Цельсия
7 Выход 18 Вывод комнатной температуры, уставки и т.п.
8 Внешний вход включен 19 Нагрев ВКЛ
9 Настройка постоянной уставки 20 Неделя: 1 = Пн .. 7 = Вс
10 Настройка дня и времени 21 Полоса таймера
 11  Настройка праздничного дня  22  Текущая комнатная температура

Технические характеристики

  • Рабочее напряжение: AC 230 В +10/-15%;
  • Частота: 50 Hz;
  • Энергопотребление: 4 ВА;
  • Управляющий Вход Q11-Nx (Com): (AC 24…230 В) макс. 5(2) A мин. 8 мА;
  • Выход управления Q12-Nx (НЗконтакт): (AC 24…230 В) макс. 5(2) A мин. 8 мА;
  • Выход управления Q14-Nx (НОконтакт): (AC 24...230 В) макс. 5(2) A мин. 8 мА;

Дифференциал переключения SD 1 K:

  • Режим "Комфорт": 20 °C (5...35 °C);
  • Режим "Экономия": 16 °C (5...35 °C);
  • Режим праздничного дня: 12 °C (5...35 °C) (Автономно).

Встроенный датчик комнатной температуры

  • Диапазон задания уставки: 5…35 °C (режим Комфорт/Экономия)
  • Точность при 25 °C: < ±0.5 K;
  • Температурный диапазон калибровки: ±3.0 K.

Разрешение настроек и дисплеев

  • Уставки: 0.5 °C
  • Значения температуры: 0.5 °C

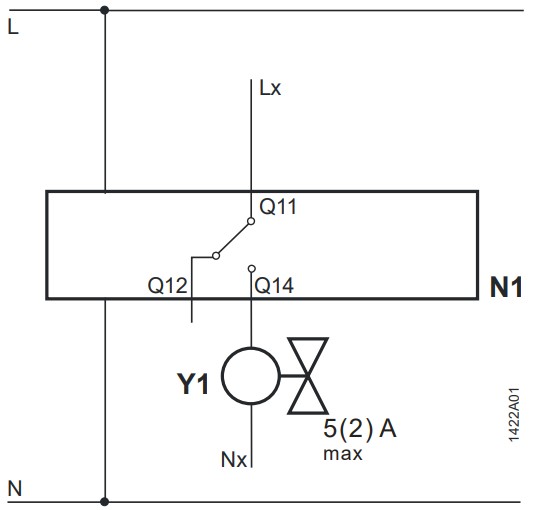

Схема подключения Siemens RDE100

schema rde100 1

  • N1 -  Комнатный термостат
  • Y1 - Привод клапана
  • L - Фаза, AC 230 В
  • N - Нейтраль, AC 230 В

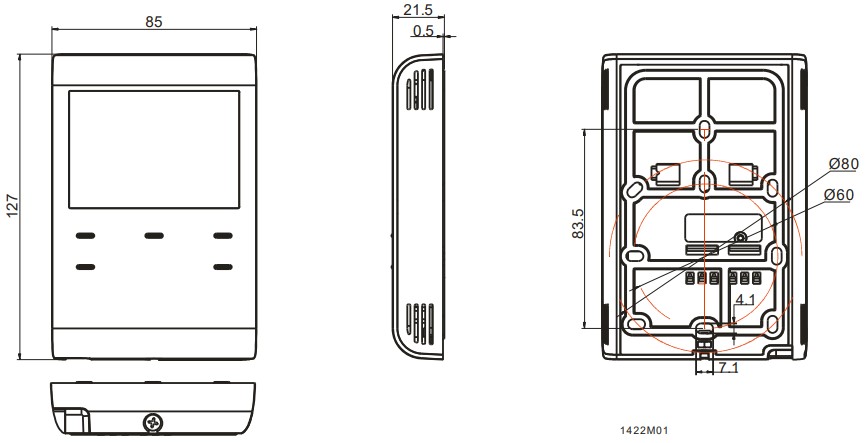

Размеры

Все размеры приведены в мм.

razmeri rde100

Ознакомиться с более подробной информацией Вы можете по ссылке
