Универсальный контроллер Siemens RLU222

Универсальный контроллер Siemens RLU222

• Со стандартными запрограммированными приложениями
• Свободно конфигурируемый контроллер для оптимальной работы с разными типами установок
• Регуляторы P, PI, или PID
• Взаимодействие через меню

Применение

Для использования в различных системах, таких как вентиляция, кондиционирование и холодильное оборудование. Контроллеры предназначены для контроля и регулирования следующих параметров: температура, относительная и абсолютная влажность, давление, скорость воздушного потока, качество воздуха внутри помещения и энтальпия.

Функции

Режимы работы

• Возможность выбора различных режимов работы: Комфорт, Экономии, Защитный
• Отображение текущего активного режима работы: Комфорт, Эконом, Защитный.

Установки

• Для каждого контролируемого контура: индивидуальные настройки и уставки для режимов обогрева и охлаждения “Комфорт” и “Экономия”.
• Возможность изменения уставки температуры как с помощью комнатного модуля, так и с помощью задатчика.
• Для каждого контролируемого контура предусмотрена возможность изменения уставки с помощью удаленного задатчика (активного или пассивного).
• Уставка комнатной температуры с учетом сезонных изменений (“лето” и “зима”).

• Для каждого контролируемого контура предусмотрено переключение уставки на основе сигнала от датчика, а также выбранных точек включения и выключения.

Универсальные входы

Универсальные входы для:

• Пассивного или активного сигнала для измеренных значений (°C, %, ---)
• Цифрового входного сигнала (сухой контакт)

Функции управления и наблюдения

• Универсальный последовательный контроллер может быть использован с двумя цепями нагрева и двумя цепями охлаждения, работая в режимах P-, PI или PID, либо как дифференциальный контроллер
• Этот контроллер может быть настроен как каскадный, контролирующий температуру в помещении или в приточном воздухе, с ограничением этой температуры
• Каждая цепь может управляться регулирующим элементом (сигнал модуляции или ступенчатое управление), и насосом. Две цепи могут контролировать один и тот же элемент (например, охлаждая или осушая)
• Общее ограничение (мин./макс. значение на каждой цепи) или абсолютное ограничение (например, для температуры или влажности в приточном воздухе) может быть применено ко всем цепям
• Минимальное ограничение можно установить для нижней ступени охлаждения (с непосредственным охлаждением)

Ограничение минимального и максимального значений для любой из контролирующих цепей. Это ограничение определяется другой контролирующей цепью (предотвращая обледенение рекуператора)

Типы

Техническое устройство

Каждый контроллер включает до 44 заранее запрограммированных приложений, которые можно активировать или настроить при помощи встроенной панели оператора. При начальной настройке контроллера, выбирается базовый тип, после чего активируются все нужные функции и настройки. Ненужные параметры автоматически отключаются.

Любой универсальный контроллер также включает два шаблона приложений: один для базового типа А (вентиляционный контроллер) и один для базового типа U (универсальный контроллер). С помощью сервисного набора OCI700.1 можно выполнять различные действия с контроллером, включая активацию предустановленного приложения, изменение стандартных приложений, свободную конфигурацию приложений и оптимизацию настроек контроллера.

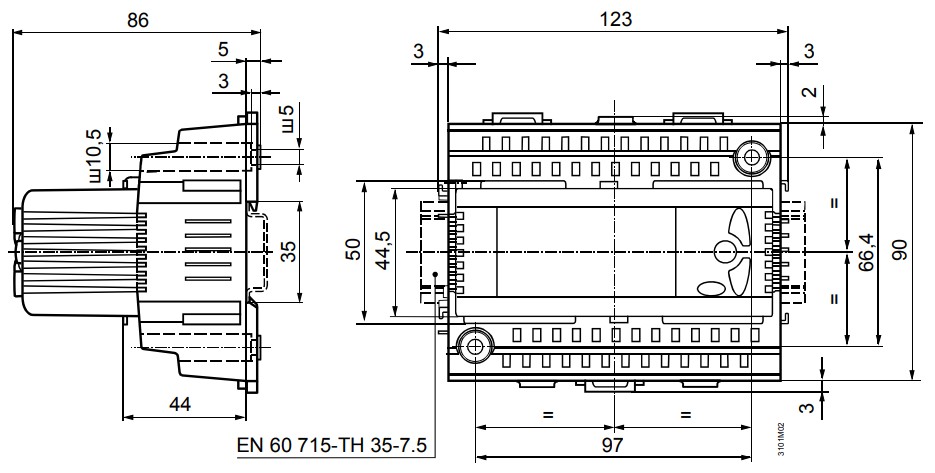

Механическое устройство
