Электропривод Siemens GQD321.1A
Электропривод Siemens GQD321.1A
Приводы воздушной заслонки поворотного типа 2 Нм, с пружинным возвратом
Артикул: BPZ:GQD321.1A
Страна происхождения:
Германия
Цена: 13619,00 p
Скидка
GQD321.1A | BPZ:GQD321.1A SIEMENS Приводы для систем ОВК цена, купить
Характеристики товара
Приводы воздушных заслонок
Приводы для систем ОВК
Потребляемая мощность
10 ВА, 4.5 Вт
Класс защиты
IP40
Рабочее напряжение
AC 230 V
Сигнал позиционирования
2-позиционный
Угол поворота
90 °
Размеры (Ш х В х Г)
73 x 122 x 63 мм
Длина кабеля
0,90 м
Частота на входе
50/60 Гц
Крутящий момент
2,00 Нм
Время позиционирования
Открывается при помощи мотора: 30 с , Закрывается при помощи пружины: 15 с
Площадь заслонки, до
0,30 м²
Привод воздушной заслонки Siemens GQD321.1A
- Электрические приводы для воздушных заслонок с возможностью двухпозиционного, трехточечного и модулированного управления с сигналом 0…10 В постоянного тока
- Встроенная возвратная пружина
- Номинальная величина крутящего момента 2 Нм
- Рабочее напряжение переменного/постоянного тока 24 В или переменного тока 230 В
- Встроенный кабель длиной 0,9 метра
Применение
- Подходит для заслонок площадью до 0,3 м², в зависимости от степени трения.
- Используется для регулирования потока воздуха в зональных системах.
Функции
| Тип | Тип управления | Направление вращения | Возвратная пружина |
|---|---|---|---|
| GQD321.1A | 2- позицион | По- или против- часовой стрелки в зависимости от положения привода относительно штока заслонки… | При отключении (пропадании) питания, возвратная пружина возвращает привод в нулевое положение. |
Технические характеристики
Электропитание AC 230 V
- Энергопотребление (Работа / Ожидание) - 10 VA / 4.5 W / 7 VA / 3 W
Функциональные данные
- Номинальный крутящий момент: 2 Nm
- Максимальный крутящий момент: 6 Nm
- Номинальный угол поворота: 90°
- Максимальный угол поворота (ограничен механически): 95° ± 2°
- Время поворота 90 º: 30 s
- Время закрытия возвратной пружиной (при снятии напряжения): 15 s
- Рабочий цикл: 100 %
- Направление вращения: По- / против- часовой стрелки
- Наработка на отказ: 60 000 циклов
Кабель
- Длина кабеля: 0.9 м
- Сечение: 0.75 мм2
Защита корпуса
- Степень защиты: EN 60 529 IP40
Класс защиты
- Класс изоляции: EN 60 730
Вес
- GQD321.1A: 0.5 кг

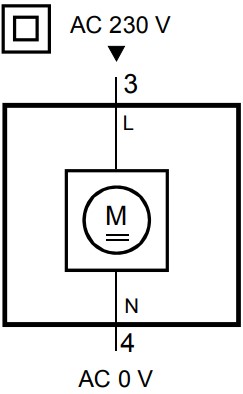

Схемы Привода GQD321.1A
| GQD321.1A |
|---|
 |
Маркировка проводов
| Pin | Код | № | Цвет | Аббравиатура | Что значит |
|---|---|---|---|---|---|
| GQD321.1A | L | 3 | коричн | BN | Фаза AC 230 V |
| AC 230 V | N | 4 | голуб | BU | Нейтраль |
Размеры привода воздушной заслонки Siemens GQD321.1A
