Привод воздушной заслонки GPC121.1A Siemens

Ключевые характеристики

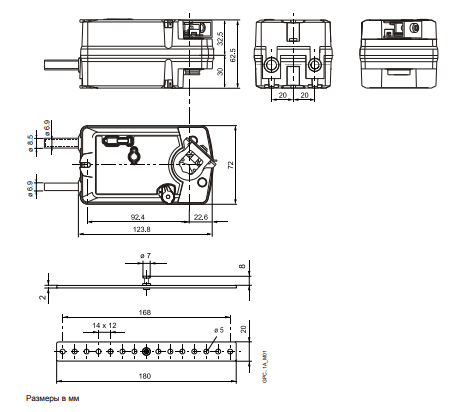

Привод воздушной заслонки Siemens GPC121.1A (артикул S55499-D233) представляет собой поворотный электрический привод с возвратной пружиной, предназначенный для управления воздушными заслонками в системах вентиляции и кондиционирования, а также в железнодорожных транспортных средствах. Крутящий момент составляет 4 Нм, максимальная площадь воздушной заслонки - 0,6 м². Угол поворота - 90°. Питание - AC/DC 24 В, управление двухпозиционное (2-position). Время позиционирования: открытие - 60 с, закрытие (под действием пружины) - 15 с. Потребляемая мощность - 3,9 В·А (2,4 Вт), в тихом режиме - 1,5 Вт. Привод оснащён самоцентрирующимся адаптером вала для диаметра 8…15 мм (квадрат 6…11 мм), минимальная длина вала - 20 мм. Степень защиты - IP54, температура окружающей среды при эксплуатации - от –32 до +55 °C, влажность - до 95 % относительной влажности. Габариты (Ш × В × Г) - 72 × 124 × 63 мм. Длина соединительного кабеля - 0,9 м. Ресурс: 100 000 полных циклов и 5 000 000 частичных циклов. Вес - около 1,681 кг (по данным дистрибьюторов).

Преимущества

Наличие возвратной пружины обеспечивает безопасное закрытие заслонки при отключении питания, что критически важно для систем противодымной вентиляции и безопасности. Компактные размеры и самоцентрирующийся адаптер упрощают монтаж на валах различных диаметров. Двухпозиционное управление делает привод простым в интеграции с релейными системами автоматики. Высокая степень защиты IP54 позволяет эксплуатировать привод в условиях повышенной запылённости и влажности. Длительный ресурс (100 000 полных циклов) и широкий температурный диапазон гарантируют надёжную работу в течение многих лет. Оригинальное исполнение Siemens обеспечивает совместимость с воздушными заслонками и контроллерами автоматики.

Применение

Привод GPC121.1A применяется для управления положением воздушных заслонок в системах приточной и вытяжной вентиляции, кондиционирования, а также в системах дымоудаления. Благодаря возвратной пружине он востребован в системах, где при аварийном отключении питания заслонка должна автоматически перейти в безопасное положение (закрыто или открыто). Привод также используется в железнодорожном транспорте (в составе систем климат-контроля вагонов). Типичные объекты - административные и промышленные здания, тоннели, станции метрополитена, подвижной состав. Привод совместим с воздушными заслонками площадью до 0,6 м² и может управляться как от релейных, так и от контроллерных выходов.
