Комнатный датчик для измерения влажности (DC 0...10 В) и температуры (LG-Ni1000)
Характеристики товара
Датчики
Влажность и температура
Класс защиты
IP30
Чувствительный элемент, влажность
Емкостной элемент
Рабочее напряжение
AC 24 V, DC 13.5...35 V
Размеры (Ш х В х Г)
90 x 100 x 36 мм
Способ монтажа
Винтовые зажимы
Чувствительный элемент, температура
LG-Ni1000
Диапазон измерения температуры
0...50 °C
Электрические подключения
Винтовые зажимы
Постоянная времени
Влажность <20 с, Температура <8.5 мин
Точность измерений
При 0...95 % отн.влаж. и 23 ºC: ±5 %, При 30...70 % отн.влаж. и 23 ºC: ±3 %
Выходной сигнал влажности
DC 0...10 V
Выходной сигнал температуры
LG-Ni1000
Диапазон измерения влажности
0...95 % отн.влаж.
Комнатный датчик влажности QFA2020 Siemens
- Рабочее напряжение AC 24 V или DC 13.5…35 V
- Выход DC 0...10 V для относит.влажности
- Выход DC 0...10 V или LG-Ni 1000 или T1 для температуры
- Точность измерения отн.влажности ±3 % в пределах комфорт.диапазона
- Диапазон применения −15…+50 °C / 0…95 %отн.влажн. (без конденсата)
Для установок вентиляции и кондиционирования воздуха для измерения:
- относит.влажности;
- температуры в помещениях.
Датчики QFA2020 применяются как:
- датчик для контуров управления;
- датчик для мониторинга в системах автоматики зданий.
| Тип | Диапазон измерения температуры | Выходной сигнал по температуре | Диапазон измерения влажности | Выходной сигнал по влажности | Рабочее напряжение |
|---|---|---|---|---|---|
| QFA2020 | 0...50 °C | пассивн., LG-Ni 1000 | 0...100 % | active, DC 0...10 V | AC 24 V or DC 13.5…35 V |
Режим работы
Датчик QFA2020 измеряет относит.влажность в помещении с помощью своего емкостного измерительного элемента, электрическая емкость которого изменяется как функция относит.влажности. Электронный измерительный контур конвертирует сигнал от датчика в DC 0...10 V, который соответствует 0...100 % относит.влажности.
Датчик Siemens QFA2020 измеряет температуру в помещении с помощью встроенного чувствительного элемента, сопротивление которого изменяется как функция температуры. Это изменение сопротивления конвертируется в активный выходной сигнал DC 0…10 V, соответствующий температурному диапазону 0… 50 °C, –35…+35 °C, или −40...+70 °C. Диапазон измерения можно задать. Измерение температуры обеспечивается пассивным датчиком LG
Характеристика LG-Ni 1000
- R - Сопротивление Ом
- ϑ - Температура в град С
Технические характеристики
- Рабочее напряжение: AC 24 V ±20 % or DC 13.5...35 V;
- Частота: 50/60 Hz at AC 24 V;
- Энергопотребление: ≤1 VA;
- Диапазон применение: 0…95 % r. h. (без конденсата);
- Диапазон измерения: 0…100 % r. h.;
- Температурная зависимость: ≤0.1 % r. h./°C;
- Постоянная времени: < 20 с;
- Выходной сигнал, линейный (клемма U1): DC 0...10 V 0...100 % r. h., макс. ±1 mA;
- Диапазон применения: −15...+50 °C.

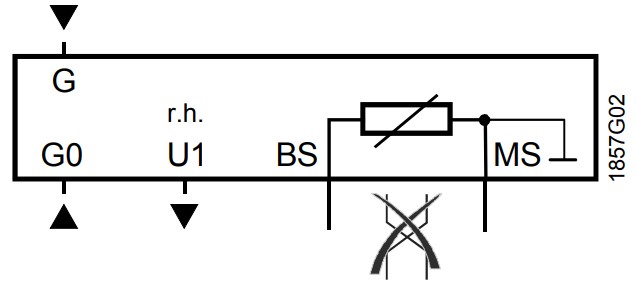

Схема электрического подключения
- G, G0 - Рабочее напряжение AC 24 V (SELV) или DC 13.5...35 V
- U1 - Выход DC 0...10 V для относит.влажность 0...100 %
- BS, MS - Выход LG-Ni 1000 или T1 (пассивный, эмуляция) для диапазона температур 0…50 °C; провода невзаимозаменяемы!
Размеры (в мм)
