Датчик температуры Siemens QAH11.1
Датчик температуры Siemens QAH11.1
Кабельный датчик температуры ПВХ 2.5 м, NTC 3 kΩ без коннекторов
Артикул: BPZ:QAH11.1
Страна происхождения:
Германия
Наличие: 2 шт.
Цена: 2107,00 p
Скидка
QAH11.1 | BPZ:QAH11.1 SIEMENS Температура цена, купить
Характеристики товара
Датчики
Температура
Чувствительный элемент, температура
NTC 3k
Диапазон измерения
For fixed cable
Длина кабеля
2,50 м
Диапазон измерения температуры
-20...70 °C
Соединительный кабель
2-жильный, с наконечниками
Постоянная времени
1.5 min at v = 0 м/с
Кабельный датчик температуры Siemens QAH11.1
Применение
Датчики используются в системах отопления, вентиляции и кондиционирования зданий для измерения температуры воздуха в фэн-койлах - вентиляционных установках. Они работают в паре с контроллерами, которые не обеспечивают гальванической развязки между контрольным сигналом и питанием AC 230V. Это позволяет использовать датчики со специальными изоляционными свойствами, обеспечивающими безопасность и надежность системы.
Датчики применяются в качестве:
- Датчиков температуры обратного воздуха
- Переключающих датчиков
Сводка типов
| Тип | Описание |
|---|---|
| QAH11 | Кабельный температурный датчик с разъемами 2.8 x 0,8 мм |
| QAH11.1 | Кабельный температурный датчик с наконечниками |
Функции
Конструкция
Установка
Датчик следует устанавливать в месте, где необходимо измерить температуру. Если датчик устанавливается на трубах, то необходимо удалить изоляцию в месте установки для обеспечения корректных показаний.
Технические характеристики
- Диапазон измерения: −20...+70 °C 1*;
- Чувствительный элемент: NTC (3 kΩ при 25 °C);
- Постоянная времени при неподвижном воздухе: 1.5 мин;
- Точность при 25 °C: ±0.3 K;
- Tип выходного сигнала: пассивный;
- Класс защиты: II в соотв. EN 60 730;
- Тип кабеля: H03VV-F2 2 x 0.75 black;
- Длина: 2.5 м;
- Электрическое подключение: наконечники проводов;
- Вес (вкл. упаковку): 0.07 кг.
1* Если кабель для подключения не закреплен, нижняя граница измерения: −5 °C

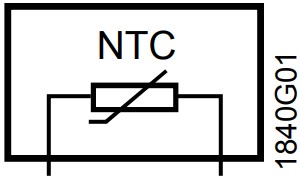

Электрическая схема
Значения сопротивления NTC 3 kΩ при 25 °C
| Темп °C | -20 | -15 | -10 | -5 | 0 | +5 | +10 | +15 | +20 | +25 |
|---|---|---|---|---|---|---|---|---|---|---|
| Сопритивл. Ω | 29'751 | 22'257 | 16'815 | 12'825 | 9'867 | 7'656 | 5'991 | 4'722 | 3'750 | 3'000 |
| Темп °C | +30 | +35 | +40 | +45 | +50 | +55 | +60 | +65 | +70 | |
| Сопритивл. Ω | 2'416 | 1'958 | 1'597 | 1'310 | 1'081 | 897.0 | 747.9 | 627.0 | 528.0 |
Размеры (в мм)
